AS-I总线

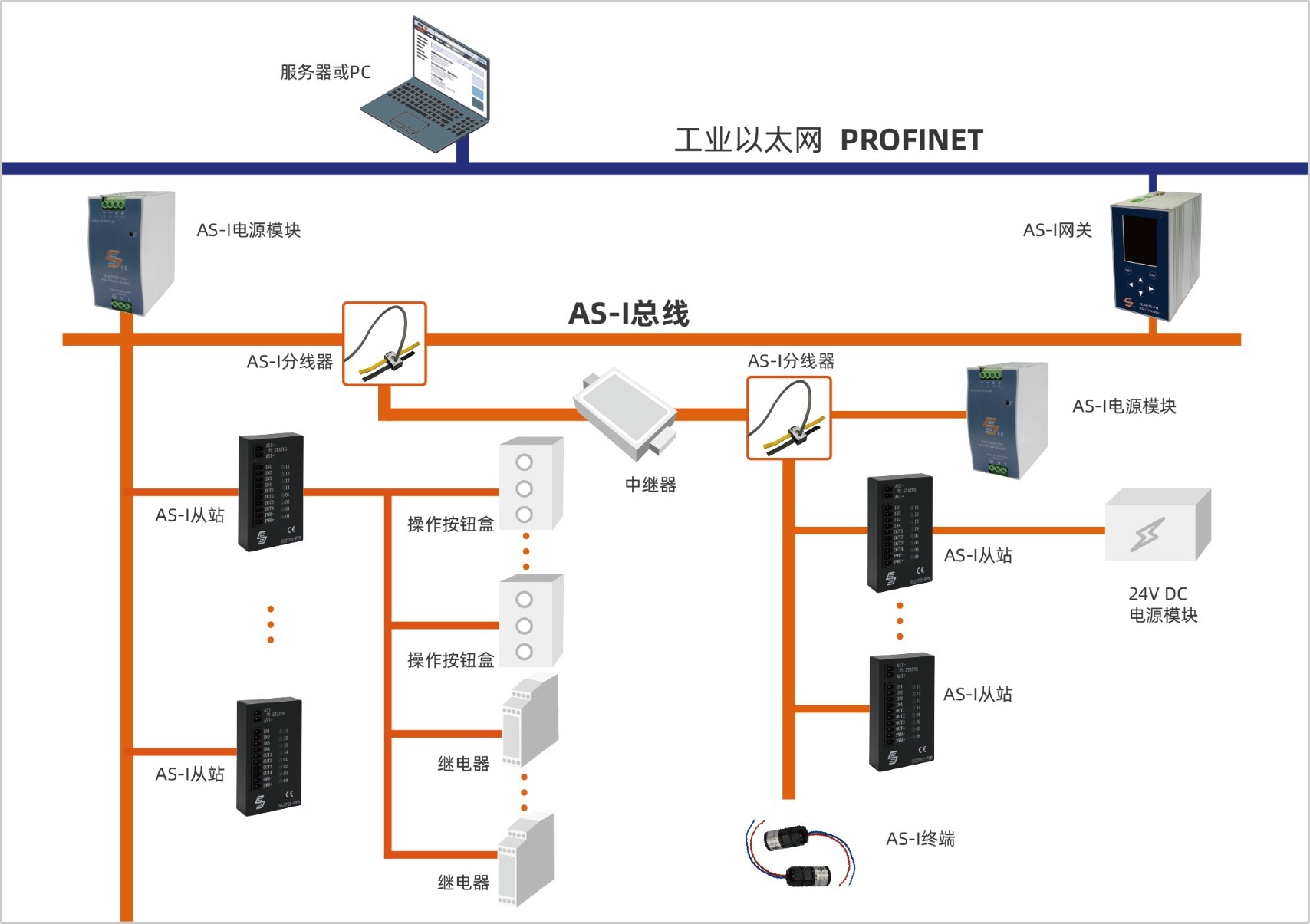

        AS-I(Actuator Sensor-Interface,即执行器-传感器接口）总线属于底层设备级的总线系统，是一种针对数字量输入输出的两线制网络，符合EN50295和IEC62026-2规范。
        可连接各种类型的数字量设备，比如：传感器、限位开关、按钮、阀门、继电器、光幕和急停开关等，并将信号送至PC、PLC、CNC或DCS等高一级的控制系统。一般情况下AS-I不需要屏蔽电缆和终端电阻，采用的非屏蔽两线电缆既传送信号又提供电源。总体而言，AS-I总线系统简单可靠，安装简便、组态快速，在物流、汽车生产、石油化工、电梯控制等工业自动化领域得到广泛应用。

I/O模块

        I/O模块是整个AS-I系统的要素，所有的输入和输出通过模块与网关通讯。他们可以驱动继电器、指示灯或阀门等输出，并采集光电管、按钮等输入。
        I/O模块分为简易型和导轨型。

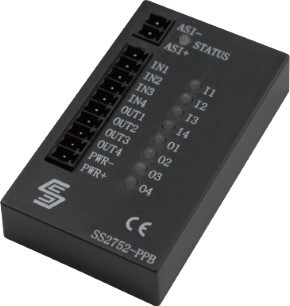

简易型 IP54防护等级 可灵活安装于任意位置 DIP直插接口 支持圆形电缆 体积小

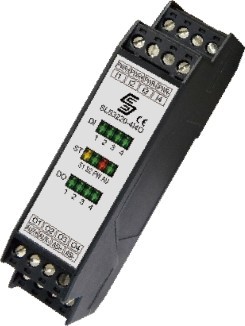

导轨型 IP20防护等级 标准控制柜导轨安装 压缩端子接口 支持扁平或圆形电缆 结构紧凑

AS-I 附件

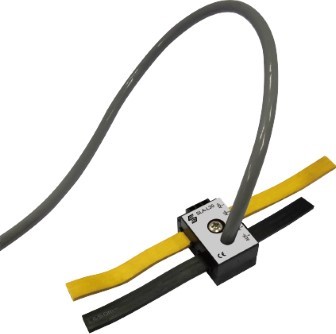

分线器 辅助简易型模块穿刺连接至扁平电缆，适合狭小空间的安装，可以提供航空接头等连接方式。 型号SLA-L20

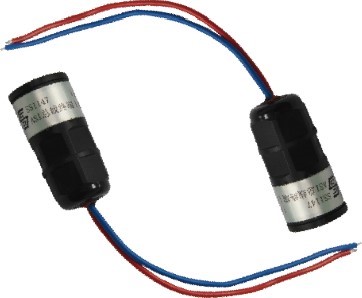

终端电阻 当AS-I受到变频器等强干扰时，增加终端电阻提高信号的稳定性。 型号SLA-Z20

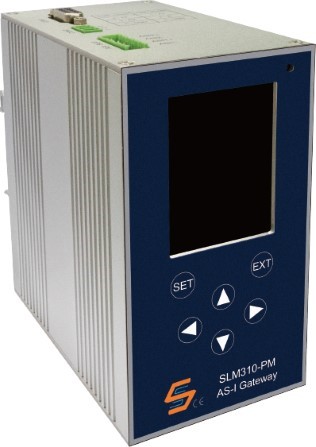

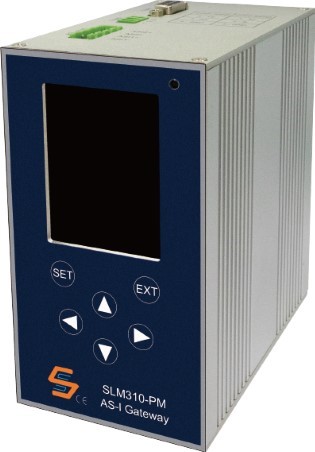

AS-I 网关

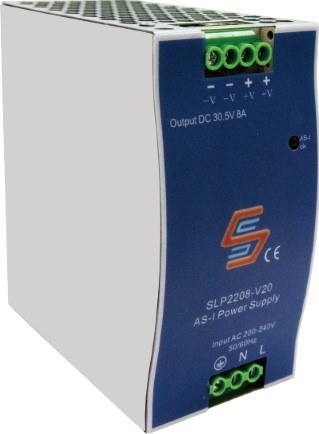

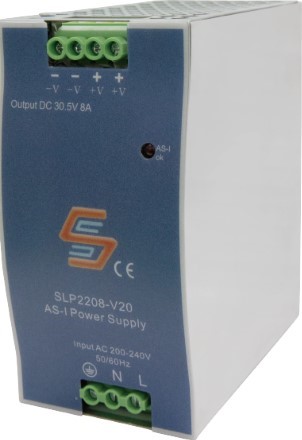

AS-I 电源

AS-I 应用案例

        AS-I总线系统由于其拓扑结构灵活多样、现场施工简单便捷、安装调试成本低廉等优点，在工业自动化领域得到广泛应用，物流行业的包裹自动分拣系统和物流输送系统即是其典型应用场景。物流系统的控制区域较长，并且接近开关、光电开关、电机驱动设备等I/O点分散，采用AS-I总线系统有着独特的优势。

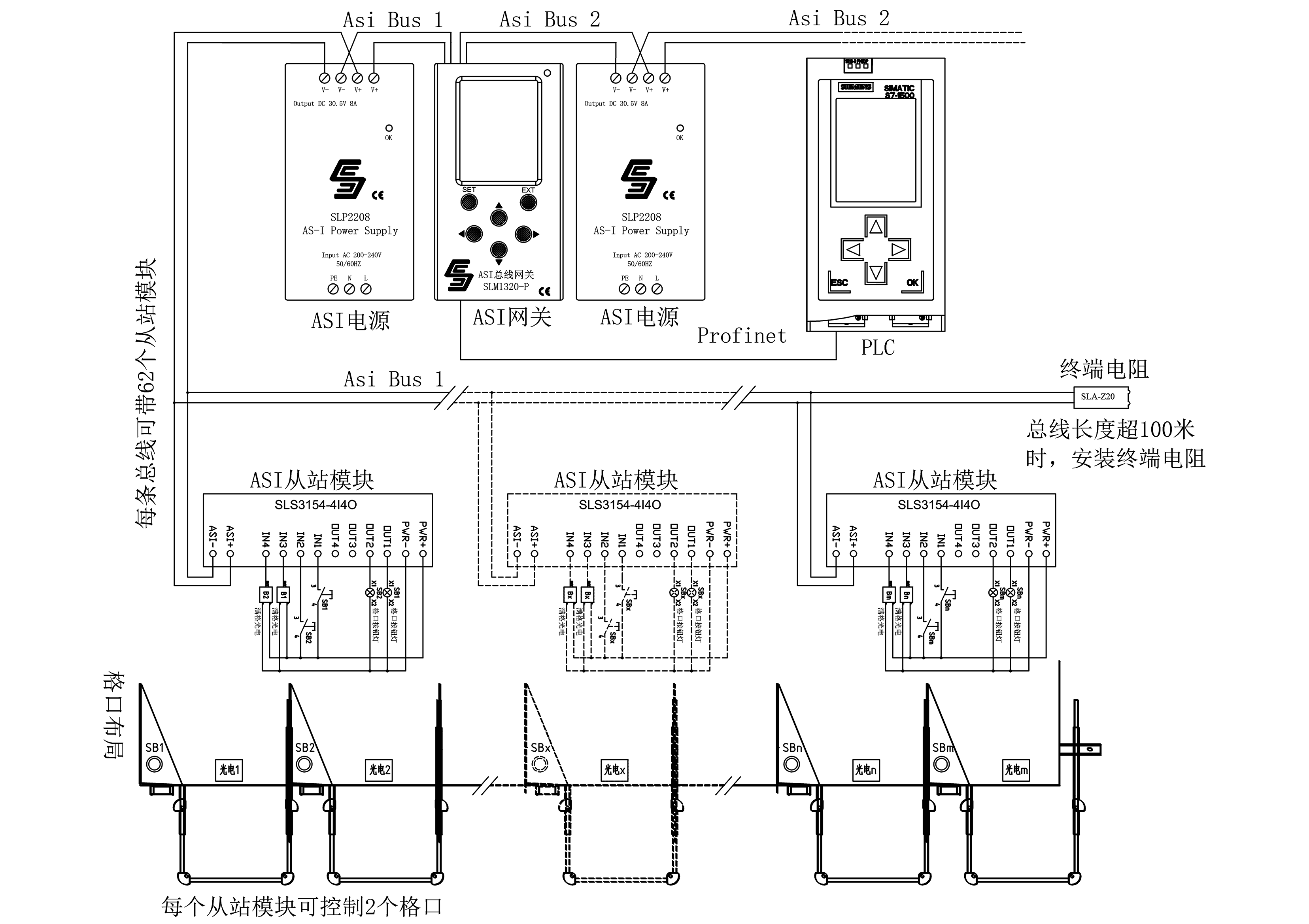

 分拣机格口

       交叉带系统中，格口的检测光电和按钮接入AS-I从站的输入占格口的按钮指示灯接入从站的输出点。格口组的满格检测光电和警示灯单独使用一个AS-I从站。

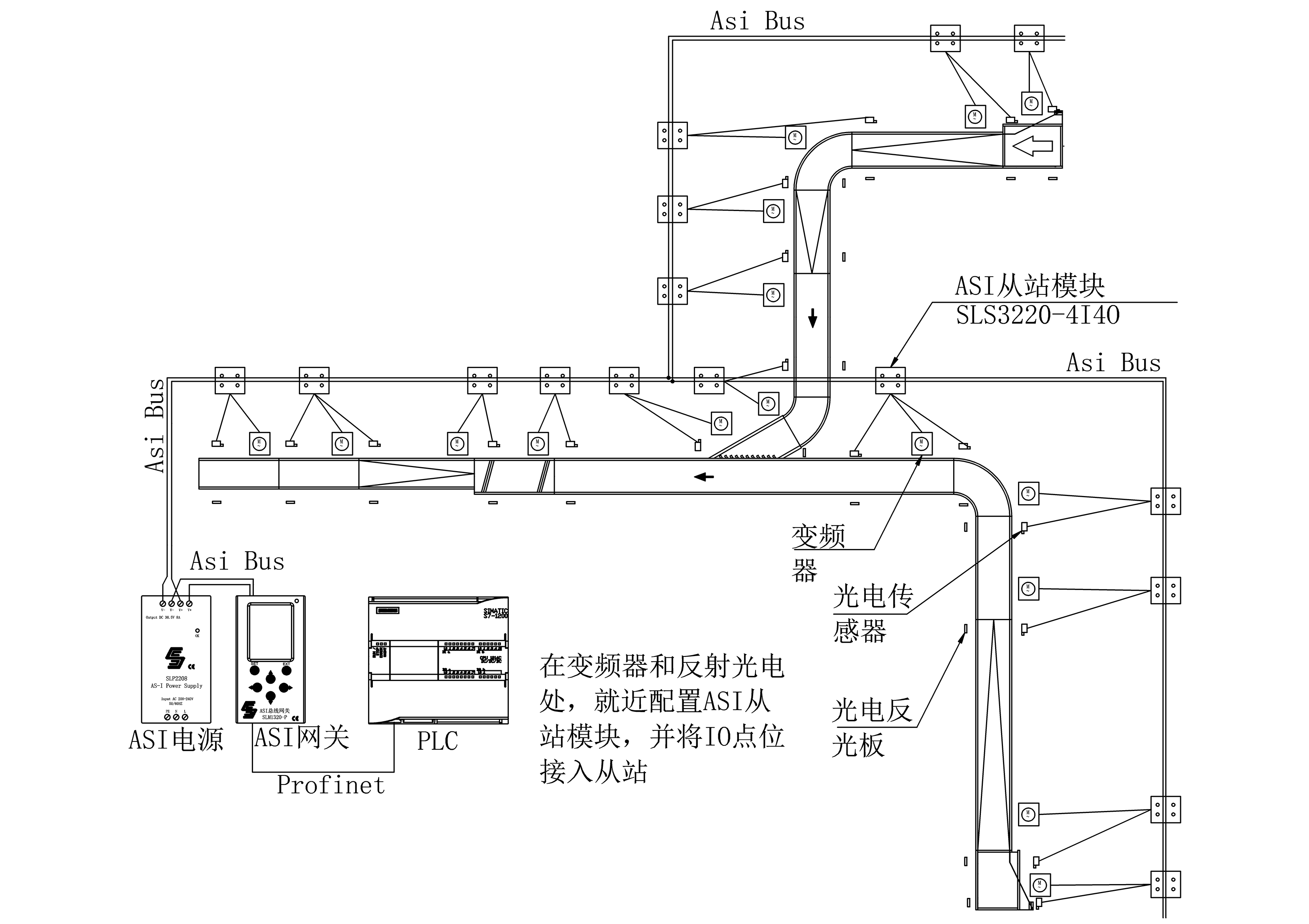

 皮带机输送系统

        皮带机输送系统中，在变频器和光电附近穿刺接入 AS-I从站。从站输出变频器的启停控制信号，输入变频器报警信号及光电开关信号。
